Когда деталь есть, а чертежа нет
18 сентября 2026
Промышленное оборудование может работать десятилетиями. За это время меняются производители, прекращается выпуск отдельных моделей, теряется техническая документация. Но само оборудование продолжает работать — и запчасти для него всё равно нужны.
Что делать, если чертежа уже нет, а из исходных данных осталась только старая деталь?
В таких случаях применяется реверс-инжиниринг.
Казалось бы, достаточно снять размеры с образца и изготовить такой же. Но есть важный нюанс: деталь, которая несколько лет находилась в эксплуатации, уже изменилась. И чем сильнее она изношена, тем меньше её сегодняшняя форма похожа на первоначальную.
Дробящие плиты постепенно меняют профиль, футеровка теряет толщину, отверстия и посадочные поверхности вырабатываются. На детали могут быть сколы, деформации, следы ремонта или наплавки.
Поэтому старый образец нельзя просто воспринимать как готовый чертёж.
Сначала нужно разобраться, что в его геометрии было заложено конструкцией, а что появилось уже во время работы.
Для этого изучают сохранившиеся поверхности, снимают размеры, проверяют посадочные места и крепления, смотрят, как деталь сопрягается с другими элементами узла. Если сохранились фотографии, схемы или фрагменты документации, они помогают восстановить недостающие данные.
Так постепенно восстанавливается исходная геометрия и создаётся новая техническая документация.
Причём износ старой детали здесь не только мешает. Иногда он, наоборот, даёт дополнительную информацию.
По расположению выработки можно увидеть наиболее нагруженные участки. Сколы показывают зоны ударного воздействия, а разница в износе отдельных поверхностей помогает понять, как деталь работала внутри оборудования.
Это особенно полезно, если одна и та же позиция регулярно выходит из строя раньше ожидаемого срока. Тогда появляется возможность не просто восстановить её форму, но и посмотреть, почему определённый участок постоянно становится слабым местом.
Именно поэтому реверс-инжиниринг — это гораздо больше, чем обмер детали.

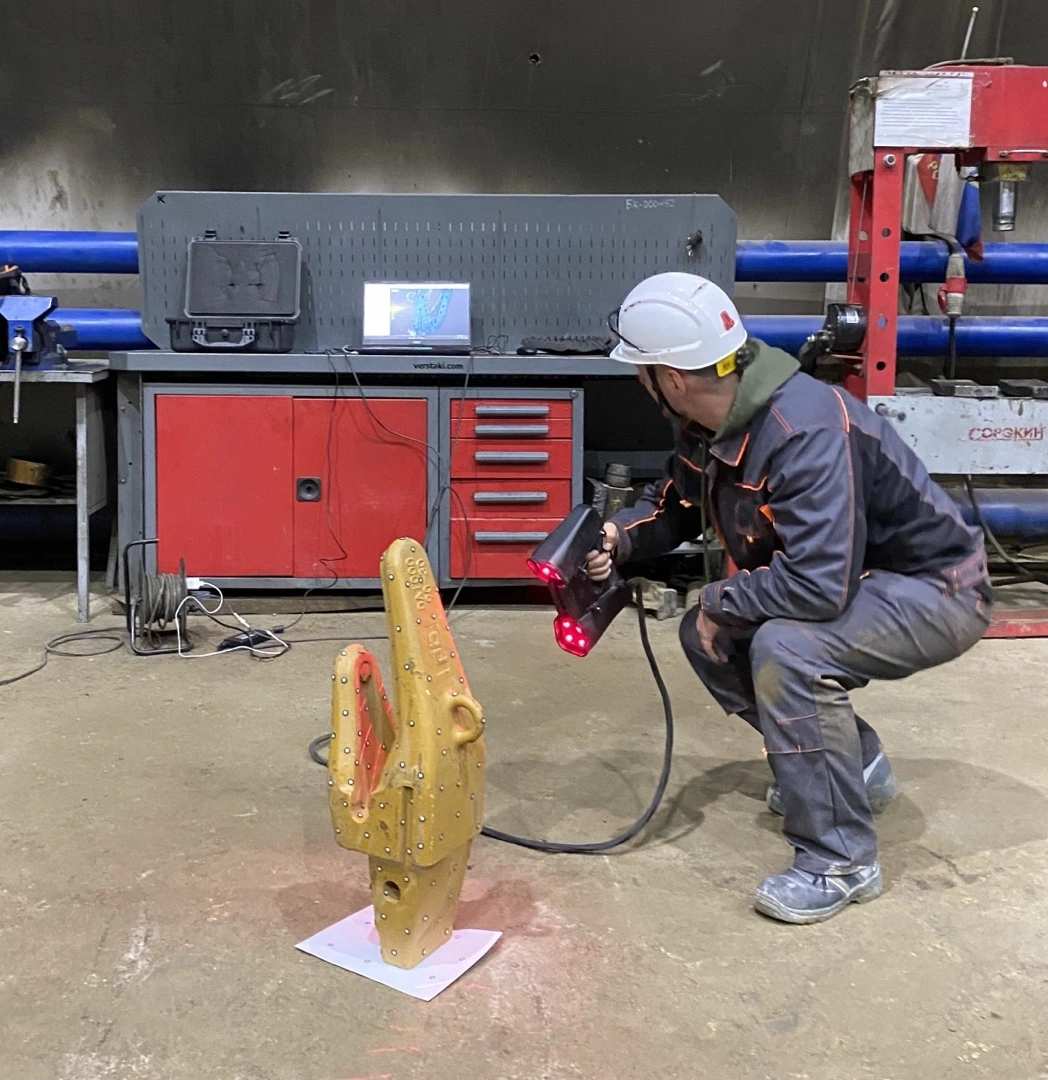

В «ДорТранс» таким способом восстанавливают детали, для которых отсутствует или недоступна исходная техническая документация. По существующему образцу можно восстановить геометрию, построить 3D-модель, подготовить рабочие чертежи и данные для последующего изготовления.
В результате даже деталь от оборудования, выпущенного много лет назад, можно вернуть в производство — не копируя накопленный износ, а восстанавливая её рабочую геометрию.
Что делать, если чертежа уже нет, а из исходных данных осталась только старая деталь?
В таких случаях применяется реверс-инжиниринг.
Казалось бы, достаточно снять размеры с образца и изготовить такой же. Но есть важный нюанс: деталь, которая несколько лет находилась в эксплуатации, уже изменилась. И чем сильнее она изношена, тем меньше её сегодняшняя форма похожа на первоначальную.
Дробящие плиты постепенно меняют профиль, футеровка теряет толщину, отверстия и посадочные поверхности вырабатываются. На детали могут быть сколы, деформации, следы ремонта или наплавки.
Поэтому старый образец нельзя просто воспринимать как готовый чертёж.
Сначала нужно разобраться, что в его геометрии было заложено конструкцией, а что появилось уже во время работы.
Для этого изучают сохранившиеся поверхности, снимают размеры, проверяют посадочные места и крепления, смотрят, как деталь сопрягается с другими элементами узла. Если сохранились фотографии, схемы или фрагменты документации, они помогают восстановить недостающие данные.
Так постепенно восстанавливается исходная геометрия и создаётся новая техническая документация.
Причём износ старой детали здесь не только мешает. Иногда он, наоборот, даёт дополнительную информацию.
По расположению выработки можно увидеть наиболее нагруженные участки. Сколы показывают зоны ударного воздействия, а разница в износе отдельных поверхностей помогает понять, как деталь работала внутри оборудования.
Это особенно полезно, если одна и та же позиция регулярно выходит из строя раньше ожидаемого срока. Тогда появляется возможность не просто восстановить её форму, но и посмотреть, почему определённый участок постоянно становится слабым местом.
Именно поэтому реверс-инжиниринг — это гораздо больше, чем обмер детали.
В «ДорТранс» таким способом восстанавливают детали, для которых отсутствует или недоступна исходная техническая документация. По существующему образцу можно восстановить геометрию, построить 3D-модель, подготовить рабочие чертежи и данные для последующего изготовления.
В результате даже деталь от оборудования, выпущенного много лет назад, можно вернуть в производство — не копируя накопленный износ, а восстанавливая её рабочую геометрию.
