Дробящие плиты и конусы: детали, которые дробят породу
В дробилке основную нагрузку принимают на себя детали, которые непосредственно контактируют с материалом. В щековых дробилках это дробящие плиты, в конусных — подвижный конус и неподвижная броня.
Их задача кажется простой — разрушать поступающую в дробилку породу. Но от геометрии и состояния этих деталей зависит не только их собственный ресурс, но и то, как материал проходит через камеру дробления.

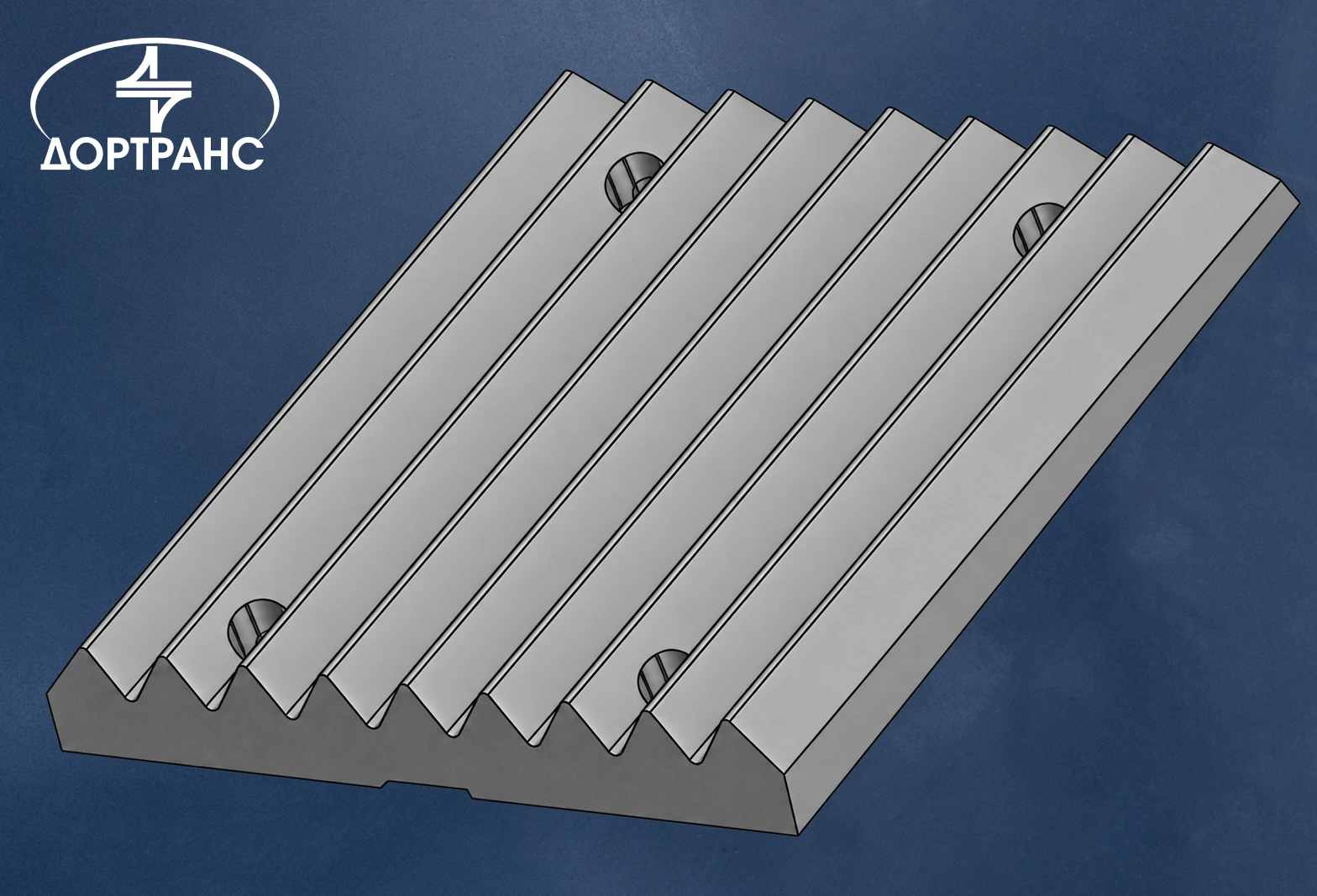

Как работают дробящие плиты
В щековой дробилке материал попадает между двумя плитами. Одна закреплена неподвижно, вторая перемещается вместе с подвижной щекой.
При их сближении куски породы сжимаются и разрушаются. Когда щека отходит, материал опускается ниже. Этот процесс повторяется до тех пор, пока размер кусков не позволит им пройти через разгрузочную щель.
Рабочая поверхность плит обычно имеет зубчатый или рифленый профиль. Его форма и шаг влияют на захват материала, его перемещение внутри камеры и характер износа.
Поэтому для одной модели дробилки могут использоваться разные исполнения плит. Выбор зависит от крупности питания, свойств породы и требуемого продукта.

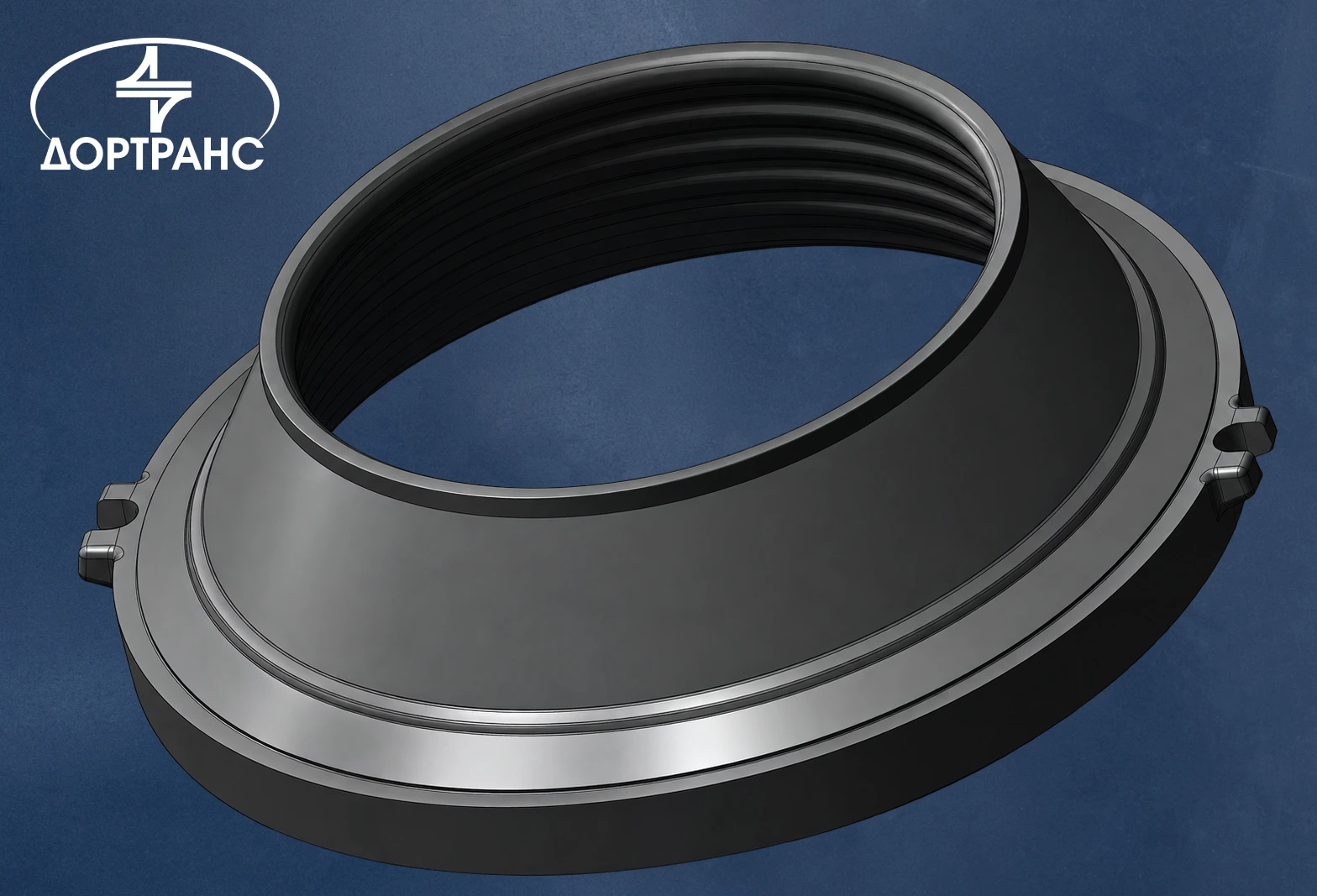

Как работают дробящие конусы
В конусной дробилке материал разрушается между подвижным конусом и неподвижной бронёй.
Конус совершает эксцентрическое движение, поэтому расстояние между рабочими поверхностями постоянно изменяется. В одной части камеры порода сжимается и разрушается, затем опускается ниже и снова попадает в зону дробления.
Подвижный и неподвижный элементы фактически образуют одну рабочую камеру. Поэтому важны не только размеры каждой детали, но и их профиль относительно друг друга.
Изменение геометрии по мере износа постепенно меняет и сам процесс дробления.
Почему важен не только материал
Дробящие плиты и конусы работают одновременно в условиях удара, давления и абразивного воздействия. Для таких деталей широко применяются высокомарганцовистые стали, способные упрочняться во время эксплуатации.
Но высокая износостойкость материала сама по себе не гарантирует большой ресурс.
На срок службы влияют свойства перерабатываемой породы, размер поступающего материала, профиль рабочей поверхности, режим загрузки и настройки оборудования.
Характер износа тоже может многое рассказать о работе дробилки. Неравномерная выработка, локальные сколы или слишком быстрый износ отдельных участков могут указывать на особенности подачи материала, распределения нагрузки или несоответствие установленного профиля фактическим условиям эксплуатации.
Какие плиты и конусы поставляет «ДорТранс»
Мы работаем с изнашиваемыми деталями щековых и конусных дробилок российского и зарубежного производства.
В нашей номенклатуре представлены подвижные и неподвижные дробящие плиты, подвижные и неподвижные конусы, брони, боковые и защитные плиты, распорные плиты, клинья, втулки, кольца и элементы крепления.
Среди поставляемых позиций есть комплектующие для СМД, дробилок серии PE, Komatsu, Metso， Sandvik и другого дробильного оборудования. Эти модели и соответствующие детали присутствуют в фактической номенклатуре компании.
Если известен каталожный номер, деталь можно подобрать по обозначению. Если документация отсутствует, исходными данными могут стать чертёж, размеры или существующий образец.
При необходимости наши специалисты изучают характер износа, восстанавливают исходную геометрию и прорабатывают исполнение детали с учетом условий ее работы — тот же подход используется «ДорТранс» при реверс-инжиниринге промышленного оборудования.
Дробящая плита или конус — расходная деталь, но от ее правильного подбора зависит работа всей камеры дробления. Поэтому при замене важно учитывать не только номер позиции, но и то, в каких условиях ей предстоит работать.
